Annexe A: DNS - Concepts Avancés (Référence)

🏠 Retour au Syllabus | 📖 Chapitre 3: DNS Préparation | 💻 Chapitre 5: DNS Pratique

📚 À propos de cette annexe:

Ceci est une ressource de référence avancée pour approfondir vos connaissances DNS au-delà des labs pratiques.

📋 Parcours recommandé:

✅ Complétez d'abord le Chapitre 3: DNS Préparation
✅ Installez Active Directory (Chapitre 4)
✅ Complétez les Labs DNS Pratiques (Chapitre 5)
📖 Ensuite, consultez cette annexe pour la théorie approfondie

🎯 Public cible: Étudiants avancés, admins expérimentés, ou pour consultation/révision

📙 Contenu de cette Annexe

Cette annexe couvre en détail:

🌐 Principes fondamentaux DNS
🔄 Processus de résolution (récursive vs itérative)
🏗️ Architecture DNS (zones, délégation, forêts)
📝 Configuration avancée DNS dans Windows Server
🔍 Enregistrements DNS spécialisés
🌍 Structures multi-sites et géographiques

1. Le service DNS

Le DNS (Domain Name System) est un service fondamental qui agit comme l'annuaire téléphonique de l'internet (on ne parle pas de l'annuaire tel que base de données d'Active Directory!). Il transforme les noms de domaine en adresses IP et vice versa. Il est essentiel pour deux raisons principales :

Aspect	Description	Exemple
🌐 Internet	Permet de naviguer sur internet en utilisant des noms au lieu d'IPs	`www.google.com` → `142.250.179.174`
🏢 Active Directory	Sert de base pour notre infrastructure Active Directory	`dns1.maxtec.be` → `192.168.0.2`

💡 Pour débutants: Pensez au DNS comme l'annuaire téléphonique d'internet. Au lieu de mémoriser 142.250.179.174, vous tapez google.com!

Point clé: Sans DNS, nous devrions mémoriser les adresses IP de chaque service et ordinateur!

Le DNS offre deux types de résolution :

📝 Directe : Nom → IP (www.google.com → 142.250.179.174)
🔄 Inverse : IP → Nom (142.250.179.174 → www.google.com)

💻 Exercice Pratique: Explorer le DNS

Objectif: Comprendre comment le DNS fonctionne dans votre environnement

📙 Instructions

🖥 Préparation:
Ouvrez une console PowerShell ou CMD
Assurez-vous d'être connecté à Internet

🔍 Tests de résolution DNS:

# Test d'un domaine public
ping -4 www.google.com

# Test de notre futur domaine
ping -4 maxtec.be

🧐 Analyse:
Observez les adresses IP retournées
Notez les différences entre les réponses
Réfléchissez aux raisons des échecs

Note: L'option -4 force l'utilisation de l'IPv4

Exemple de resolution inverse sous Windows

Imaginons que vous souhaitez connaître le nom de domaine associé à l'adresse IP 8.8.8.8 (serveur DNS public de Google). Voici comment faire une résolution inverse sous Windows :

Ouvrez l'invite de commandes (CMD) ou PowerShell.
Tapez la commande suivante :
```
nslookup 8.8.8.8
```
Analysez le résultat :
Vous verrez une réponse similaire à :
```
Nom :    dns.google
Address: 8.8.8.8
```
Cela signifie que l'adresse IP 8.8.8.8 correspond au nom de domaine dns.google.

💡 À tester aussi : Essayez avec l'adresse IP de votre serveur DNS interne (par exemple 192.168.0.2) une fois qu'il sera configuré (fin chapitre 3)

🎯 Checkpoint: Concept DNS de Base

Vérification de compréhension

Avant de continuer, assurez-vous de comprendre:

Pourquoi on utilise des noms au lieu d'adresses IP
Pourquoi maxtec.be ne répond pas encore

2. Processus de Résolution DNS

🔍 Comment fonctionne la résolution DNS?

Point clé: Le processus de résolution DNS diffère selon que la ressource est interne (une poste de travail cherche une ressource locale) ou externe (on essaie de se connecter au réseau depuis l'extérieur - l'Internet)

🌐 Résolution DNS Externe

💡 Conseil: C'est quand quelqu'un de l'extérieur essaie de se connecter à notre entreprise

Étape	Action	Détails
1️⃣	Requête Client	Le client (extérieur) demande l'IP de `maxtec.be`
2️⃣	DNS Public	Consultation des serveurs DNS publics
3️⃣	Réponse	Le serveur envoie au client l'IP publique
4️⃣	Connexion	Le client se connecte via Internet

🏛️ Résolution DNS Interne

💡 Conseil: C'est quand nos employés utilisent leurs ordinateurs au bureau

Étape	Action	Détails
1️⃣	Requête Client	Un poste de travail (interne) demande l'IP d'une ressource locale
2️⃣	Réponse DNS	Notre serveur DNS interne (`dns1.maxtec.be`) fournit l'IP
3️⃣	Connexion	Le poste de travail se connecte directement à la ressource à l'intérieur du réseau

3. L'Espace de Noms DNS

Un espace de noms DNS est l'ensemble de noms DNS organisés sous la forme d'un arbre DNS, une structure hiérarchique où chaque nœud est un domaine (ici: maxtec.be, eu.maxtec.be, us.maxtec.be).

🏢 Structure DNS de Maxtec

Niveau	Description	Exemples
🌐 Domaine Racine	Domaine principal	`maxtec.be`
🌎 Zones Géographiques	Régions	`eu.maxtec.be` `us.maxtec.be`
💻 Ressources	Appareils et services	`ws-compta-01.maxtec.be` `printer-01.maxtec.be`

🌲 Forêts DNS

Un forêt DNS est un espace de noms avec plusieurs arbres.

Exemple de fusion d'entreprises:

🇪🇺 maxtec.be (Premier arbre)
🇫🇷 techshop.fr (Deuxième arbre)

Chaque arbre garde son indépendance tout en permettant une collaboration entre les entreprises.

Dans notre cas du labo on a une forêt d'un arbre (maxtec.be).

💡 Pour débutants: Pour ce cours, nous avons une structure simple avec un seul arbre. Les grandes entreprises peuvent en avoir plusieurs.

📑 Cas Pratique: Maxtec

Maxtec est une entreprise internationale avec:

🇪🇺 Opérations en Europe
🇺🇸 Opérations aux États-Unis

Organisation DNS

Voici l'arbre DNS de Maxtec, on voit aussi l'ensemble des sous-domaines et les ressources (ordinateurs, imprimantes, etc)

💡 Avantages de cette structure

🌐 Séparation Géographique
Meilleure gestion du trafic réseau
Répartition logique des ressources
🛠️ Séparation des Environnements
Sécurité renforcée
💻 Gestion des Ressources
Organisation claire
Maintenance simplifiée

📍 Structure DNS Hybride

Point clé: Notre infrastructure utilise une approche hybride pour optimiser la gestion des ressources: structure plate et hiérarchique. Voici l'explication:

💻 Structure Plate (Flat DNS)

Observez que les sous-domaines (eu, usa) ne sont pas utilisés pour les postes de travail et imprimantes

Au lieu de

ws-compta-01.eu.maxtec.be
printer-rh-01.usa.maxtec.be

on aura

ws-compta-01.maxtec.be
printer-rh-01.maxtec.be

C'est fait exprès: si on utilise le nom du sous-domaine on devrait gérer des certificats SSL pour chaque ressource et on ne veut pas le faire! C'est une approche professionnelle standardisée.

Les sous-domaines sont utilisés uniquement pour les serveurs et services (observez les adresses)

# Pour les serveurs et services
auth.eu.maxtec.be

4. Les Zones DNS

📍 Qu'est-ce qu'une Zone DNS?

Une zone DNS est tout simplement une partie de l'espace de noms DNS (une partie de l'arbre DNS) contenant les enregistrements d'un domaine spécifique.

🛠️ Architecture DNS Centralisée

Note: Pour un environnement de formation ou une petite/moyenne entreprise, un seul serveur DNS (dns1.maxtec.be) maître avec réplication est suffisant. Dans de plus grandes infrastructures, on pourrait avoir des serveurs DNS spécialisés par zone, mais on n'en a pas besoin dans notre cas.

Serveur	Rôle	Fonction
🖥 DNS1	Primaire	- Maître pour toutes les zones - Gestion des mises à jour
💻 DNS2	Secondaire	- Réplication automatique - Redondance et charge

✨ Avantages de la Division en Zones

📑 Organisation Logique

🌐 Séparation par région (EU, US)
🛠️ Séparation par environnement (DEV, PROD)
💻 Gestion claire des ressources

🔒 Sécurité

📜 Politiques par zone
🔐 Contrôle d'accès granulaire
🔑 Isolation des environnements

📈 Performance

🌍 Optimisation du trafic
📊 Répartition de charge
📉 Redondance améliorée

🏛️ Structure du Réseau

Note: Ce diagramme est hybride - il montre à la fois: - 💻 La structure logique (zones DNS, sous-domaines) - 🖥 L'organisation physique (répartition géographique, adressage IP)

Bien que les ressources soient physiquement réparties entre l'Europe et les États-Unis, la gestion DNS reste centralisée sur notre serveur principal dns1.maxtec.be.

5. Analyse des Zones DNS

🌲 Structure Hiérarchique

Point clé: Notre infrastructure DNS utilise une hiérarchie logique à plusieurs niveaux, mais avec une gestion centralisée

🌐 Niveau Racine (`maxtec.be`)

Type	Description
💻 Postes	Directement sous la racine (structure plate, les noms n'incluent pas .eu ni .us: ws-compta01.maxtec.be)
🖥 Serveurs	Dans les sous-domaines (structure hiérarchique)
🔑 Gestion	Centralisée sur `dns1.maxtec.be`

🌎 Sous-domaines Géographiques

Type	Sous-domaine	Usage
🇪🇺 Europe	`eu.maxtec.be`	Opérations européennes
🇺🇸 USA	`us.maxtec.be`	Opérations américaines

💡 Point Important: La structure DNS est une organisation logique qui peut être totalement indépendante de l'emplacement physique des ressources.

6. Structure Physique vs Logique

🌳 Structure Logique (DNS)

Structure de noms (domaines et sous-domaines, ressources)

Organisation des noms

Domaine racine: maxtec.be
Sous-domaines géographiques: eu.maxtec.be, us.maxtec.be
Ressources: ws-compta-01.maxtec.be, printer-rh-01.maxtec.be

💡 Note: La structure logique (DNS) permet d'organiser les ressources indépendamment de leur emplacement physique (IP)

🏗️ Structure Physique (IP)

Elements physiques (machines) ayant leurs IPs.

Réseaux physiques

Infrastructure: 192.168.0.0/24 (dns1, dns2)
Zone EU: 192.168.10.0/24 (postes EU, services EU)
Zone US: 192.168.20.0/24 (postes US, services US)

7. Autorité DNS

📚 Définition: Un serveur DNS a l'autorité sur un espace de noms quand il possède les informations nécessaires pour répondre directement aux requêtes.

🔑 Serveur DNS avec Autorité

Serveur	Zone d'Autorité	Sous-domaines
`dns1.maxtec.be`	`maxtec.be`	✔️
`dns2.maxtec.be`	`maxtec.be`	✔️

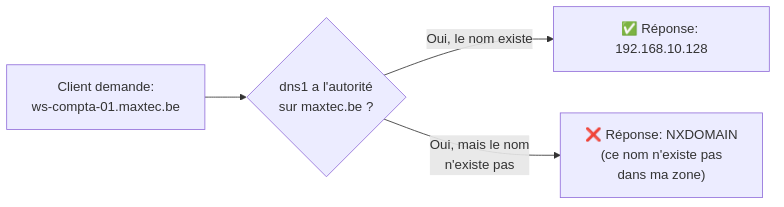

Un serveur avec autorité possède directement les données de la zone dans ses fichiers. Il n'a besoin de consulter personne d'autre pour répondre.

Concrètement, dns1.maxtec.be peut répondre à tout ce qui concerne *.maxtec.be:

Dans les deux cas, la réponse est immédiate car dns1 possède toutes les données de la zone maxtec.be localement. Il ne contacte aucun autre serveur.

Différence clé avec un serveur sans autorité

Un serveur avec autorité peut affirmer qu'un nom n'existe pas (NXDOMAIN). Un serveur sans autorité ne peut pas le savoir: il doit d'abord demander au serveur autoritaire.

🔎 Serveur DNS sans Autorité: Requêtes Récursives et Itératives

Quand dns1.maxtec.be reçoit une requête pour www.google.com, il n'a pas la zone google.com. Il doit demander à d'autres serveurs. Mais comment demande-t-il ?

L'analogie du concierge

Imaginez que vous êtes à l'hôtel et vous voulez l'adresse d'un restaurant:

Approche	Vous faites quoi ?	Le concierge fait quoi ?
Récursive	Vous demandez au concierge: "Trouvez-moi l'adresse" et vous attendez	Le concierge appelle l'office de tourisme, puis le restaurant, et revient avec la réponse complète
Itérative	Vous demandez: "Qui pourrait savoir ?"	Le concierge répond: "Essayez l'office de tourisme". Vous y allez, ils disent "Essayez le quartier sud". Vous y allez...

Dans le monde DNS, c'est pareil:

Récursive: le client dit à dns1 → "Donne-moi la réponse complète, débrouille-toi"
Itérative: dns1 dit aux autres serveurs → "Que sais-tu sur ce nom ?" et suit les pistes lui-même

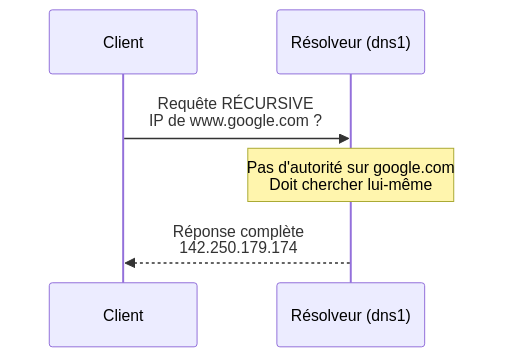

🔍 Requête Récursive

Le client demande une réponse complète à son résolveur. Une seule question, une seule réponse.

ws-compta-01 demande l'IP de www.google.com à dns1. Il ne sait pas (et ne veut pas savoir) comment dns1 trouvera la réponse. Il attend, c'est tout.

🔍 Requête Itérative

Le serveur interrogé donne la meilleure piste qu'il connaît. Le résolveur suit les pistes de serveur en serveur jusqu'à trouver la réponse.

C'est ce que dns1 fait en coulisses pour honorer la requête récursive du client. Le client ne voit rien de tout ça:

Chaque serveur dit "Je ne sais pas, mais essayez là-bas". Le résolveur suit les références jusqu'au serveur qui possède la zone (google.com) et qui donne la réponse finale.

Les deux travaillent ensemble

La requête récursive et les requêtes itératives ne sont pas deux alternatives. Elles se combinent dans chaque résolution:

Le client envoie une requête récursive à dns1 → "trouve-moi la réponse"
dns1 effectue plusieurs requêtes itératives (racine → .com → google.com) → "que sais-tu ?"
dns1 retourne la réponse au client et la garde en cache (pour la prochaine fois)

Le client ne fait qu'une seule requête. Le résolveur fait tout le travail.

Autorité ≠ Type de requête

Attention à cette confusion

On pourrait croire que "réponse complète = récursive" et donc qu'un serveur avec autorité fait des requêtes récursives. Non. Ce sont deux choses différentes:

L'autorité = est-ce que le serveur possède la zone ? (propriété du serveur)
Récursive/Itérative = comment la question est posée ? (propriété de la requête)

dns1 peut recevoir une requête récursive ou itérative pour ws-compta-01.maxtec.be. Dans les deux cas, il répond directement car il a les données. Le type de requête ne change rien quand le serveur a l'autorité. Ça ne compte que quand il ne l'a pas.

Pour aller plus loin: les flags DNS

Techniquement, c'est un flag dans l'en-tête de la requête DNS qui détermine le type:

Flag	Valeur	Signification
RD (Recursion Desired)	`1`	"Je veux une réponse complète" (récursive)
RD (Recursion Desired)	`0`	"Donne-moi ce que tu sais" (itérative)
RA (Recursion Available)	`1`	Le serveur confirme qu'il accepte de faire la récursion

Votre poste de travail envoie RD=1 à dns1
dns1, quand il interroge d'autres serveurs, envoie RD=0

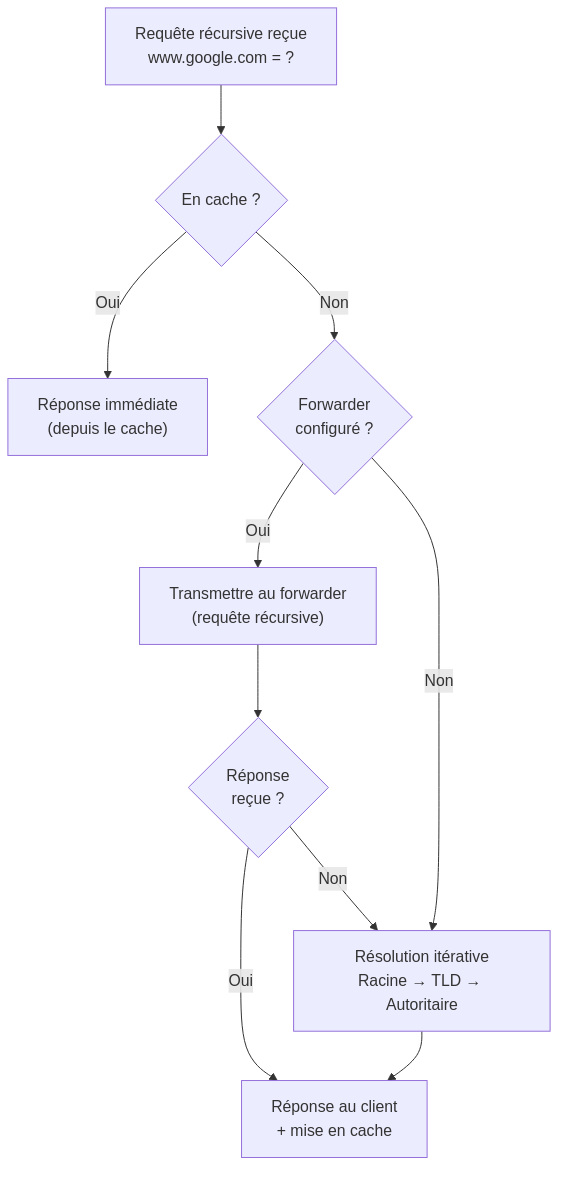

Résumé: que fait `dns1` quand il ne connaît pas la réponse ?

Quand dns1 reçoit une requête récursive pour un nom hors de ses zones, il essaie dans cet ordre:

Cache DNS → Si l'adresse a déjà été résolue récemment, réponse immédiate (valide jusqu'à expiration du TTL)
Forwarder → Si configuré, transmet la requête à un autre résolveur (souvent celui du FAI) qui fait le travail à sa place
Résolution itérative → En dernier recours, interroge les serveurs racine et suit les références lui-même

📝 Exercice: Testez votre compréhension

dns1.maxtec.be reçoit les requêtes suivantes. Pour chacune, répondez: est-ce que dns1 a l'autorité ? Que se passe-t-il ?

ws-compta-01.maxtec.be
www.google.com
fileserver.us.maxtec.be

Solution

1. ws-compta-01.maxtec.be

dns1 a l'autorité sur maxtec.be. Il possède les données de cette zone. → Réponse immédiate: 192.168.10.128. Aucune requête externe.

2. www.google.com

dns1 n'a pas l'autorité sur google.com. Il doit chercher:

Le client envoie une requête récursive à dns1
dns1 vérifie son cache → pas trouvé
dns1 transmet au forwarder (si configuré), sinon lance une résolution itérative: racine → .com → google.com
dns1 obtient 142.250.179.174, la met en cache, et la retourne au client

3. fileserver.us.maxtec.be

dns1 a l'autorité sur us.maxtec.be (sous-zone de maxtec.be). → Réponse immédiate: 192.168.20.10. Aucune requête externe.

8. Délégation DNS

💡 Définition: La délégation DNS permet de distribuer la gestion des zones DNS entre différents serveurs de manière hiérarchique.

🌐 Architecture Multi-niveaux

🌍 Niveau Internet (DNS Public)

Composant	Rôle
📝 Registrar	Gère `maxtec.be`
💻 DNS Public	Pointe vers nos serveurs
🌎 Services	Site web, email, etc.

# Exemple d'enregistrements publics
maxtec.be.    NS    ns1.registrar.com
www.maxtec.be A     203.0.113.10

🏛️ Niveau Entreprise (DNS Interne)

Zone	Serveur	Rôle
Racine	`dns1` (192.168.0.2)	Primaire
Racine	`dns2` (192.168.0.3)	Secondaire
EU	`dns.eu` (192.168.10.2)	Services EU
US	`dns.us` (192.168.20.2)	Services US

# Structure de délégation interne
maxtec.be → dns1, dns2
eu.maxtec.be → dns.eu
us.maxtec.be → dns.us

Cette configuration sera faite dans le contexte d'Active Directory.

dns1.maxtec.be est configuré comme serveur autoritaire pour l'ensemble du domaine
Les zones géographiques et d'environnement sont configurées dans le serveur dns1 ainsi, dans un fichier de configuration DNS :
```
# Configuration des zones géographiques :
eu.maxtec.be.   IN  NS  dns1.maxtec.be.
us.maxtec.be.   IN  NS  dns1.maxtec.be.
```
Nous allons voir plus tard les enregistrements de zone (IN, NS, etc.).
Chaque ligne délègue la gestion d'un sous-domaine à ce serveur DNS
Les services utiliseront ces sous-domaines (ex: fileserver.eu.maxtec.be)

9. Zones Secondaires

💡 Définition: Une zone secondaire est une copie en lecture seule synchronisée d'une zone principale.

🔍 Caractéristiques Principales

💻 Architecture

Aspect	Description
📚 Données	Copie exacte de la zone principale
🔄 Synchronisation	Automatique via transfert de zone
🔒 Permissions	Lecture seule uniquement

✨ Bénéfices

Haute Disponibilité
🛡️ Redondance en cas de panne
💻 Basculement automatique
Performance
⚖️ Répartition de charge
📡 Proximité géographique
Sécurité
🔐 Protection des données principales
🛡️ Isolation des modifications

💻 Exemple: Infrastructure maxtec.be

# Configuration des zones
Primaire: dns1.maxtec.be (192.168.0.2)
Secondaire: dns2.maxtec.be (192.168.0.3)

# Transfert de zone
Type: Incrémental
Fréquence: périodique
Sécurité: Signature TSIG

Les zones secondaires se synchronisent automatiquement avec leur zone principale via un processus appelé transfert de zone.

9.1. 🔍 Zones de Recherche Directe

Une zone de recherche directe (Direct Lookup Zone) contient des enregistrements pour faire correspondre un nom d'hôte à une adresse IP.

Il y a deux catégories d'enregistrements :

Enregistrement de base

Type	Fonction	Exemple
A	Nom → IPv4	`ws-compta-01 → 192.168.10.128`
AAAA	Nom → IPv6	`ws-compta-01 → 2001:db8::128`
CNAME	Alias	`www → ws-web-01`

Enregistrement de service

Type	Usage	Exemple
MX	Email	`maxtec.be → mail.eu (10)`
SRV	Services	`_ldap._tcp → dc1.eu (port 389)`
NS	DNS	`eu → dns.eu.maxtec.be`

💻 Exemple: Zone maxtec.be

# Postes de travail
ws-compta-01    IN A    192.168.10.128
ws-compta-02    IN A    192.168.10.129

# Services
mail.eu         IN A    192.168.10.11
fileserver.eu   IN A    192.168.10.10

# Alias
www             IN CNAME ws-web-01
ftp             IN CNAME ws-files-01

Notez que dans les enregistrements A pour les postes, nous avons uniquement le nom de la machine, sans l'extension du domaine, car le domaine est déjà défini dans la zone ! Le nom complet de la machine s’appelle « FQDN » (Fully Qualified Domain Name) et sera ws-compta-01.maxtec.be.

9.2. 🔄 Zones de Recherche Inverse

Une zone de recherche inverse (Reverse Lookup Zone) convertit les adresses IP en noms d'hôtes.

Ex: 192.168.10.128 devient ws-compta-01.maxtec.be.

🔑 Utilisations Principales

Aspect	Description
🔐 Authentification	Vérification des hôtes
💻 Contrôle d'accès	Validation des connexions
📧 Anti-spam	Vérification des serveurs mail
Administration

Usage	Bénéfice
🔍 Dépannage	Identification rapide des hôtes
📄 Journalisation	Logs plus lisibles
📊 Monitoring	Surveillance du réseau

💻 Exemple: Zone 0.168.192.in-addr.arpa

# Zone inverse pour 192.168.0.0/24
2.0   IN PTR   dns1.maxtec.be.
3.0   IN PTR   dns2.maxtec.be.

# Zone inverse pour 192.168.10.0/24
128.10 IN PTR  ws-compta-01.maxtec.be.
129.10 IN PTR  ws-compta-02.maxtec.be.
10.10  IN PTR  fileserver.eu.maxtec.be.

9.3. 🔗 Relations entre Types de Zones (opt)

💡 Concept: Une zone DNS combine deux aspects indépendants: son autorité et sa direction de recherche.

🔍 Classification des Zones

🌐 Par Autorité

Type	Description	Exemple
💻 Principale	Source autoritaire	`dns1 → maxtec.be`
🔄 Secondaire	Copie synchronisée	`dns2 → maxtec.be`

🔎 Par Direction

Type	Conversion	Exemple
➡️ Directe	Nom → IP	`ws-compta-01 → 192.168.10.128`
⬅️ Inverse	IP → Nom	`192.168.10.128 → ws-compta-01`

💻 Exemple: Configuration DNS1

# Zones Principales
maxtec.be      # Directe
0.168.192.in-addr.arpa     # Inverse

# Zones Déléguées
eu.maxtec.be   # Directe (EU)
us.maxtec.be   # Directe (US)

10. Enregistrement DNS en détail (opt)

💡 Concept: Les enregistrements DNS sont les briques de base qui définissent le comportement et la structure d'une zone DNS.

💻 Enregistrements de Base

🔗 Adressage (A/AAAA)

Type	Usage	Exemple
A	IPv4	`ws-compta-01 IN A 192.168.10.128`
AAAA	IPv6	`ws-compta-01 IN AAAA 2001:db8::128`

📍 Alias (CNAME)

Usage	Description	Exemple
Alias	Redirection	`www IN CNAME ws-web-01`
Service	Flexibilité	`mail IN CNAME mx1.eu`

📡 Enregistrements de Service

💾 Infrastructure

Type	Usage	Exemple
NS	Serveurs DNS	`eu IN NS dns.eu`
SOA	Zone Info	`@ IN SOA dns1 admin.ce.be`
PTR	IP vers Nom	`2.0 IN PTR dns1`

📧 Services

Type	Usage	Exemple
MX	Email	`@ IN MX 10 mail.eu`
SRV	Services	`_ldap._tcp IN SRV 10 389 dc1`
TXT	Vérification	`@ IN TXT "v=spf1 mx -all"`

💻 Exemple: Zone maxtec.be

# SOA et NS
@             IN SOA  dns1 admin.maxtec.be.
              IN NS   dns1.maxtec.be.

# Infrastructure
dns1          IN A    192.168.0.2
dns2          IN A    192.168.0.3

# Services
mail.eu       IN A    192.168.10.11
_ldap._tcp    IN SRV  10 0 389 dc1.eu

11. Configuration DNS dans Windows Server (opt)

Cette section est optionnelle, car l'installation d'AD DS configure automatiquement le serveur DNS. L'information ci-dessous peut juste aider à comprendre le fonctionnement du DNS une fois AD DS installé.

💡 Important: Lors de l'installation d'Active Directory Domain Services (AD DS): - Le rôle DNS est automatiquement installé et configuré. - La configuration de base est optimale pour AD DS. - Aucune modification n'est nécessaire pour le fonctionnement de base. - Les zones sont automatiquement mises à jour lors de l'ajout de machines au domaine.

🔧 Configuration via l'Interface Graphique

💻 Le Gestionnaire DNS

Accès au Gestionnaire DNS
Ouvrir le Gestionnaire de serveur
Sélectionner Outils → DNS
Structure du Gestionnaire DNS
Volet de gauche: Arborescence des zones
Volet de droite: Enregistrements DNS
Menu contextuel: Actions disponibles

🌐 Zones intégrées à l'AD

Type	Description
Zone Principale	`maxtec.be` créée automatiquement
Zone Inverse	Pour la résolution inverse des IPs
Zones Spéciales	`_msdcs`, ForestDNSZones, etc.

💻 Configuration Post-Installation

📡 Zones Additionnelles

Créer une Zone de Sous-domaine
Clic droit sur la zone avant
Nouvelle Zone → Zone Principale
Exemple: eu.maxtec.be
Zone Inverse
Clic droit sur Zones de recherche inverse
Nouvelle Zone → Zone Principale
Réseau: 192.168.0.0/16

🔗 Enregistrements Courants

Ajouter un Hôte (A)
Clic droit dans la zone
Nouvel hôte (A ou AAAA)
Exemple: ws-compta-01
Alias (CNAME)
Clic droit dans la zone
Nouvel alias (CNAME)
Exemple: www → ws-web-01

📚 Vérification du DNS AD

🔍 Tests Essentiels

# 1. Vérification du DC
nslookup dc1.maxtec.be

# 2. Vérification des Services AD
nslookup -type=srv _ldap._tcp.maxtec.be
nslookup -type=srv _kerberos._tcp.maxtec.be

# 3. Vérification du Domaine
nslookup maxtec.be

🔄 Enregistrement Dynamique

# Quand un poste rejoint le domaine:
1. Enregistrement automatique dans DNS
2. Création d'un enregistrement A
   ws-compta-01.maxtec.be → 192.168.10.128 (par exemple)

# Vérification
nslookup ws-compta-01.maxtec.be

🚀 Prochaine étape:

Maintenant que vous comprenez le DNS, vous êtes prêt(e) pour Active Directory Domain Services!

💡 Bonne nouvelle: Quand vous installerez AD DS, le DNS se configurera automatiquement!

🧭 Navigation

⏮️ Chapitre Précédent: Installation VirtualBox | 🏠 Retour au Syllabus | ⏭️ Chapitre 4: Active Directory Password1!

📚 Cours Active Directory - | 👨‍💻 Pour débutants

Annexe A: DNS - Concepts Avancés (Référence)

🧭 Navigation

📙 Contenu de cette Annexe

1. Le service DNS

💻 Exercice Pratique: Explorer le DNS

Exemple de resolution inverse sous Windows

🎯 Checkpoint: Concept DNS de Base

2. Processus de Résolution DNS

🔍 Comment fonctionne la résolution DNS?

🌐 Résolution DNS Externe

🏛️ Résolution DNS Interne

3. L'Espace de Noms DNS

🏢 Structure DNS de Maxtec

🌲 Forêts DNS

📑 Cas Pratique: Maxtec

Organisation DNS

📍 Structure DNS Hybride

💻 Structure Plate (Flat DNS)

4. Les Zones DNS

📍 Qu'est-ce qu'une Zone DNS?

🛠️ Architecture DNS Centralisée

✨ Avantages de la Division en Zones

🏛️ Structure du Réseau

5. Analyse des Zones DNS

🌲 Structure Hiérarchique

🌐 Niveau Racine (maxtec.be)

🌎 Sous-domaines Géographiques

6. Structure Physique vs Logique

🌳 Structure Logique (DNS)

🏗️ Structure Physique (IP)

7. Autorité DNS

🔑 Serveur DNS avec Autorité

🔎 Serveur DNS sans Autorité: Requêtes Récursives et Itératives

L'analogie du concierge

🔍 Requête Récursive

🔍 Requête Itérative

Les deux travaillent ensemble

Autorité ≠ Type de requête

Résumé: que fait dns1 quand il ne connaît pas la réponse ?

📝 Exercice: Testez votre compréhension

8. Délégation DNS

🌐 Architecture Multi-niveaux

9. Zones Secondaires

🔍 Caractéristiques Principales

💻 Exemple: Infrastructure maxtec.be

9.1. 🔍 Zones de Recherche Directe

Enregistrement de base

Enregistrement de service

💻 Exemple: Zone maxtec.be

9.2. 🔄 Zones de Recherche Inverse

🔑 Utilisations Principales

💻 Exemple: Zone 0.168.192.in-addr.arpa

9.3. 🔗 Relations entre Types de Zones (opt)

🔍 Classification des Zones

💻 Exemple: Configuration DNS1

10. Enregistrement DNS en détail (opt)

💻 Enregistrements de Base

📡 Enregistrements de Service

💻 Exemple: Zone maxtec.be

11. Configuration DNS dans Windows Server (opt)

🔧 Configuration via l'Interface Graphique

💻 Configuration Post-Installation

📚 Vérification du DNS AD

🚀 Prochaine étape:

🧭 Navigation

🌐 Niveau Racine (`maxtec.be`)

Résumé: que fait `dns1` quand il ne connaît pas la réponse ?
